Hai hình dạng mặt bích cổ hàn

Mặt bích cổ hàn có hai dạng (hình dạng), một với giảm cổ như chúng tôi gọi là giảm mặt bích cổ hàn; Mặt bích có đường kính cổ dài điển hình đều được gọi là mặt bích hàn cổ dài.

Giảm mặt bích cổ hàn

Đúng như tên gọi của nó, nó giống như sự kết hợp giữa bộ giảm tốc đường ống và mặt bích, nên nó có thể được hàn trực tiếp vào một ống nhỏ hơn.

Mặt bích cổ hàn dài

Gọi đơn giản là mặt bích LWN, phần cổ trông giống như một cái ống dài và nối với một mặt bích. Vì vậy, trong hầu hết các trường hợp, nó hoạt động như một vòi phun cho cột hoặc thùng.

Bạn có thể chọn mặt bích cổ hàn dài có độ dày bình thường hoặc mặt bích LWN nặng có độ dày lớn hơn và hình dạng khác.

Loại khuôn mặt

Giống như các mặt bích khác, nó có Mặt nâng lên (RF) Loại và loại vòng khớp (RTJ).

Mặt dưới cổ hàn mặt nâng lên có một phần nhỏ bao quanh lỗ khoan nhô ra khỏi mặt. Ghế đệm sẽ được đặt ở khu vực nâng cao này. Tùy theo mức áp suất khác nhau, chiều cao khác nhau của khuôn mặt được nâng lên sẽ được thông qua. Ví dụ, 150# và 300# chiều cao mặt bích nâng lên là 1/6”, bên trên 300# chiều cao sẽ trên 1/4”.

Mặt bích WN khớp vòng có rãnh được chế tạo đặc biệt, ở đây bạn có thể đặt một miếng đệm kim loại để bịt kín các mối nối. Vì vậy loại mặt bích SW này được sử dụng trong các dịch vụ có nhiệt độ và áp suất cao.

Mẫu bu lông

Kiểu bu lông của mặt bích cổ hàn đề cập đến số lượng và kích thước của bu lông cần thiết để cố định mặt bích vào đường ống hoặc khớp nối. Kiểu bu lông được xác định bởi kích thước và mức áp suất của mặt bích. Ví dụ, mặt bích cổ hàn 4 inch với Lớp 150 đánh giá áp suất thường sẽ yêu cầu 8 bu lông, trong khi mặt bích cổ hàn 6 inch có Lớp 300 đánh giá áp lực sẽ yêu cầu 12 bu lông.

Ứng dụng của mặt bích cổ hàn

Mặt bích cổ hàn được sử dụng trong nhiều ngành công nghiệp và ứng dụng do độ bền của chúng, độ bền, và thiết kế chống rò rỉ. Dưới đây là một số ứng dụng phổ biến nhất của mặt bích cổ hàn.

1. Đường ống dẫn dầu khí

Mặt bích cổ hàn thường được sử dụng trong đường ống dẫn dầu và khí đốt để kết nối đường ống và phụ kiện. Độ bền cao và thiết kế chống rò rỉ của mặt bích cổ hàn khiến nó trở nên lý tưởng để sử dụng trong môi trường áp suất cao và nhiệt độ cao, chẳng hạn như trong các giàn khoan dầu ngoài khơi và đường ống dẫn khí đốt tự nhiên.

2. Nhà máy chế biến hóa chất

TRONG nhà máy xử lý hóa chất, Mặt bích cổ hàn dùng để nối các đường ống vận chuyển hóa chất ăn mòn. Mặt bích cổ hàn bằng thép không gỉ và hợp kim niken thường được sử dụng trong các ứng dụng này do khả năng chống ăn mòn tuyệt vời của chúng.

3. Phát điện

Mặt bích cổ hàn được sử dụng trong nhà máy phát điện để kết nối các đường ống vận chuyển hơi nước, Nước, và các chất lỏng khác. Mặt bích cổ hàn dài thường được sử dụng trong các đường hơi cao áp, trong khi mặt bích thép hợp kim được sử dụng trong các ứng dụng nhiệt độ cao.

4. Cơ sở xử lý nước

TRONG cơ sở xử lý nước, mặt bích cổ hàn được sử dụng để kết nối các đường ống vận chuyển nước và các chất lỏng khác. Mặt bích cổ hàn bằng thép không gỉ thường được sử dụng trong các ứng dụng này do khả năng chống ăn mòn và độ bền.

5. Giàn khoan dầu ngoài khơi

Mặt bích cổ hàn được sử dụng trong giàn khoan dầu ngoài khơi để kết nối các đường ống vận chuyển dầu và khí đốt. Mặt bích cổ hàn bằng thép không gỉ và hợp kim niken thường được sử dụng trong các ứng dụng này do độ bền cao và khả năng chống ăn mòn.

Ưu điểm của mặt bích cổ hàn

Mặt bích cổ hàn có nhiều ưu điểm hơn các loại mặt bích khác, làm cho chúng trở thành lựa chọn ưu tiên cho các ứng dụng áp suất cao và nhiệt độ cao. Dưới đây là một số ưu điểm chính của việc sử dụng mặt bích cổ hàn.

Cách lắp đặt mặt bích cổ hàn

Việc lắp đặt mặt bích cổ hàn đòi hỏi sự chuẩn bị cẩn thận và chính xác để đảm bảo kết nối an toàn và không bị rò rỉ. Dưới đây là các bước chung để lắp đặt mặt bích cổ hàn.

Bậc thang 1: Chuẩn bị đường ống

• Đảm bảo đường ống sạch sẽ và không có mảnh vụn.
• Cắt ống theo chiều dài mong muốn và vát các cạnh để chuẩn bị hàn.

Bậc thang 2: Căn chỉnh mặt bích

• Trượt mặt bích cổ hàn vào đường ống, đảm bảo rằng mặt bích được căn chỉnh chính xác với đường ống.
• Sử dụng các công cụ căn chỉnh nếu cần thiết để đảm bảo rằng mặt bích nằm ở giữa đường ống.

Bậc thang 3: Hàn mặt bích

• Dùng phương pháp hàn đối đầu để hàn mặt bích vào ống.
• Đảm bảo mối hàn mịn và không có khuyết tật để tránh rò rỉ.

Bậc thang 4: Chốt mặt bích

• Khi mặt bích được hàn vào đường ống, sử dụng bu lông để cố định mặt bích vào mặt bích hoặc khớp nối.
• Siết chặt các bu lông đều nhau để đảm bảo kết nối an toàn.

Câu hỏi thường gặp

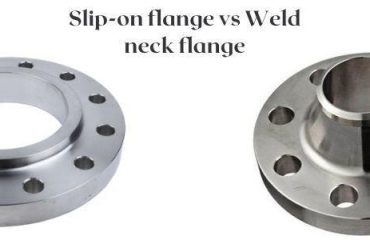

1. Sự khác biệt giữa mặt bích cổ hàn và mặt bích trượt?

A mặt bích cổ hàn được hàn vào ống bằng phương pháp hàn đối đầu, trong khi một mặt bích trượt được trượt qua đường ống và hàn tại chỗ. Mặt bích cổ hàn có độ bền cao hơn và phù hợp cho các ứng dụng áp suất cao, trong khi mặt bích trượt dễ lắp đặt hơn nhưng không bền bằng.

2. Mục đích của trục côn trên mặt bích cổ hàn là gì?

Các trung tâm côn trên mặt bích cổ hàn giúp phân phối ứng suất đồng đều trên đường ống, giảm sự tập trung ứng suất ở chân mặt bích. Điều này làm cho mặt bích cổ hàn trở nên lý tưởng cho các ứng dụng áp suất cao và nhiệt độ cao.

3. Có thể sử dụng mặt bích cổ hàn trong môi trường ăn mòn?

Đúng, mặt bích cổ hàn được làm từ các vật liệu như thép không gỉ, thép không gỉ song công, và hợp kim niken có khả năng chống ăn mòn tuyệt vời và có thể được sử dụng trong môi trường ăn mòn.

4. Định mức áp suất tối đa cho mặt bích cổ hàn là bao nhiêu?

Mặt bích cổ hàn có mức áp suất lên tới Lớp học 2500, phù hợp cho các ứng dụng áp suất cực cao.

5. Làm cách nào để chọn mặt bích cổ hàn phù hợp cho ứng dụng của tôi?

Khi chọn mặt bích cổ hàn, xem xét các yếu tố như đánh giá áp lực, tài liệu, Kích thước, và chống ăn mòn cần thiết cho ứng dụng cụ thể của bạn. Việc tư vấn với kỹ sư hoặc nhà cung cấp chuyên nghiệp có thể giúp đảm bảo rằng bạn chọn mặt bích phù hợp với nhu cầu của mình.

Mặt bích cổ hàn là một thành phần thiết yếu trong nhiều ngành công nghiệp, từ đường ống dẫn dầu khí đến các nhà máy xử lý hóa chất. Sức mạnh của họ, độ bền, và thiết kế chống rò rỉ khiến chúng trở thành lựa chọn ưu tiên cho các ứng dụng áp suất cao và nhiệt độ cao. Bằng cách chọn mặt bích cổ hàn phù hợp cho dự án của bạn và lắp đặt nó đúng cách, bạn có thể đảm bảo kết nối an toàn và đáng tin cậy sẽ tồn tại trong nhiều năm tới.
