ASME B16.5 Paslanmaz Çelik 304/316/904L Alın Kaynaklı Boru Bağlantı Elemanı Çapraz, Amerikan Makine Mühendisleri Derneği tarafından belirlenen standartlara uyan belirli bir boru bağlantı elemanı tipini ifade eder. (BENİM GİBİ). Burada, hadi bu terimin her bölümünü parçalayalım:
-
ASME B16.5: Bu, ASME tarafından belirlenen spesifik standardı ifade eder., boru flanşları ve flanşlı bağlantı parçalarına odaklanan. Bu standartlar basınç-sıcaklık değerlerini kapsar, malzemeler, boyutlar, toleranslar, işaretleme, ve NPS boyutlarında flanşlar ve flanşlı bağlantı parçaları için testler 1/2 NPS aracılığıyla 24, ve derecelendirme sınıfı işaretli flanşlı bağlantı parçaları 150 ve 300.
-
Paslanmaz Çelik 304/316/904L: Bu, boru bağlantı parçasının malzemesini ifade eder. Her üç sınıf (304, 316, ve 904L) paslanmaz çelik türleridir, Korozyona karşı direnci nedeniyle ödüllendirilen. 304 çeşitli uygulamalarda yaygın olarak kullanılan temel bir paslanmaz çeliktir. 316 korozyona karşı daha fazla direnç sağlayan ilave bir molibden içeriğine sahiptir, özellikle deniz suyu gibi klorürlerden. 904L'nin korozyona karşı direnci daha da yüksektir ve genellikle zorlu ortamlarda kullanılır.
-

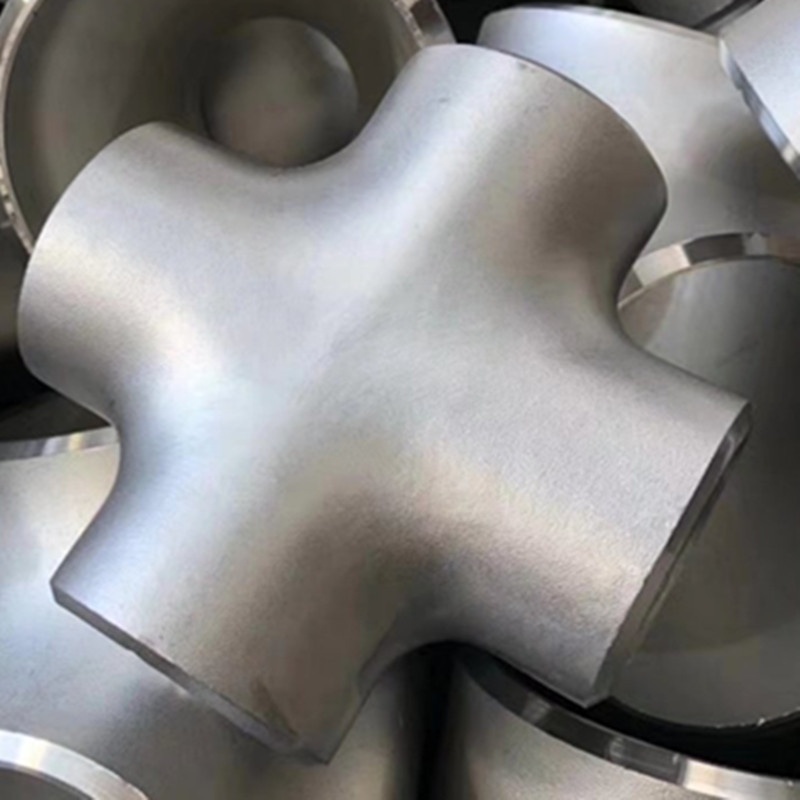

Alın Kaynaklı Boru Bağlantısı Çapraz: Bu, bahsedilen özel bağlantı türüdür. Alın kaynaklı boru bağlantı parçası çapraz (dört yollu bağlantı olarak da bilinir) dört açıklığı olan bir bağlantı elemanı türüdür, çıkışlar veya girişler olabilir. Alın kaynağı yönü, bağlantı parçasının borulara bağlanma şeklini ifade eder: boruların uçları ve bağlantı parçalarının uçları tam olarak eşleşecek şekilde yapılmıştır, ve daha sonra birbirine kaynak yapılır.
Bu bağlantı türü genellikle sağlam ve sızdırmaz sistemler gerektiren endüstrilerde kullanılır., petrokimya endüstrisi gibi, petrol ve gaz endüstrisi, ve su tedarik endüstrisi. Malzeme seçimine dikkat etmek önemlidir. (304, 316, veya 904L) uygulamanın özel gereksinimlerine bağlı olacaktır, taşınan sıvının türü ve çevre koşulları dahil.
Ürüne Genel Bakış:
Bu ürün çeşitli Paslanmaz Çelik Boru Tee'leri içerir, Tee'nin Azaltılması, Çapraz Tee Bağlantı Parçaları aşağıdakiler dahil bir dizi malzeme kullanılarak üretilmiştir: 304, 304l, 316, 316, 321, 347h, 310S, s31803, ve saf2205.
Üretim Süreçleri ve Özellikleri:
Bu bağlantı parçaları soğuk pres tekniği kullanılarak üretilmiştir. Kaynak yoluyla bağlanacak şekilde tasarlanmıştır, güvenilir ve sağlam bir bağlantı sağlamak. Eşit şekil ve yuvarlak kafa koduyla, bu bağlantı parçaları çok yönlü ve uyarlanabilir.
Boyutlar ve Standartlar:
Bu bağlantı parçalarının boyutu 1/2 arasında değişmektedir.″ önemli bir 110'a kadar″, onları çok çeşitli uygulamalara uygun hale getirir. Duvar kalınlığı SCH 5s'den SCH XXS'ye kadar değişir. Bu bağlantı parçaları çeşitli uluslararası standartlara uygundur, ASTM dahil, DAN, İÇİNDE, BS, BT, GOST, ve daha fazla.
Çeşitleri ve Yüzey İşlemleri:

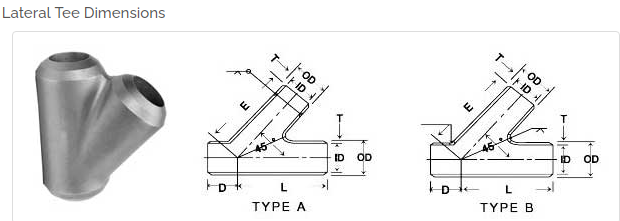

Ürün yelpazesinde eşit T bağlantı parçaları gibi çeşitli bağlantı parçaları bulunmaktadır., azaltılmış tişört, yan tişört, bölünmüş tişört, çubuklu tişört, ve Y şubesi. Her biri farklı yüzey işlemleriyle birlikte gelir, kumlama dahil, rulo patlatma, salamura, veya cilalı, çeşitli estetik ve işlevsel özelliklere izin verir.
Bitiş ve Üretim Süreci:
Bu bağlantı parçaları ANSI B16.25 standartlarına uygun olarak eğimli bir uca sahiptir. İhtiyaçlarınıza bağlı olarak, dikişsiz veya kaynaklı olabilirler.
Bu farklı özellikleriyle, Paslanmaz Çelik Boru Tee ürünümüz, Tee'nin Azaltılması, Çapraz Tee Bağlantı Parçaları boru ihtiyaçlarınız için güvenilir bir çözüm sunar.
+
ÇAPRAZ GİRİŞ
Çapraz Boru, iki çıkışa sahip T şeklinde bir boru bağlantı elemanı türüdür., ana hatta bağlantıya 90° açıda. Yan çıkışlı kısa bir boru parçasıdır. Pipe Tee, boru hatlarını bir boruya, hatta dik açıyla bağlamak için kullanılır. Boru Tee'leri boru bağlantı parçaları olarak yaygın olarak kullanılır. Çeşitli malzemelerden yapılmışlardır ve çeşitli boyutlarda ve yüzeylerde mevcutturlar. Boru T'leri, iki fazlı sıvı karışımlarını taşımak için boru hattı ağlarında yaygın olarak kullanılmaktadır..
ÇAPRAZ TİP

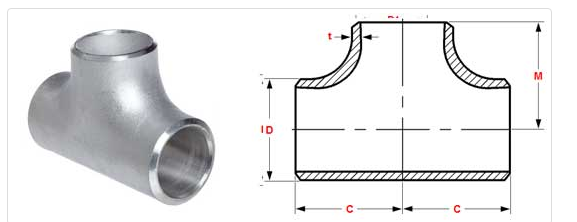

- Aynı boyutta açıklıklara sahip düz boru te'leri vardır.

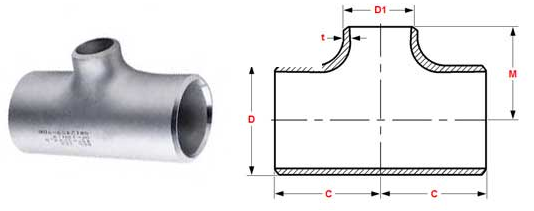

- Redüksiyon boru T'leri farklı boyutta bir açıklığa ve aynı boyutta iki açıklığa sahiptir.
-
ASME B16.9 DÜZ TİŞÖRTLERİN BOYUT TOLERANSLARI
Nominal Boru Boyutu 1/2 Hedef 2.1/2 3 Hedef 3.1/2 4 5 Hedef 8 10 Hedef 18 20 Hedef 24 26 Hedef 30 32 Hedef 48 Dış Çap
Eğimde (D)+1.6
-0.81.6 1.6 +2.4
-1.6+4
-3.2+6.4
-4.8+6.4
-4.8+6.4
-4.8Sonunda İç Çap 0.8 1.6 1.6 1.6 3.2 4.8 +6.4
-4.8+6.4
-4.8Merkezden Sona (C / M) 2 2 2 2 2 2 3 5 Duvar Kalınlığı (t) Daha az olmayan 87.5% Nominal Duvar Kalınlığı
DETAYLI FOTOĞRAFLAR
1. ANSI B16.25'e göre eğim ucu.
2. Kum haddelemeden önce kaba cilalama, o zaman yüzey çok daha pürüzsüz olacak
3. Laminasyon ve çatlaklar olmadan
4. Herhangi bir kaynak onarımı olmadan
5. Yüzey işleme turşu olabilir, kum haddeleme, mat bitmiş, ayna cilalı. Kesinlikle, fiyat farklı. Senin referansın için, kum yuvarlanma yüzeyi en popüler olanıdır. Kum rulosu fiyatı çoğu müşteri için uygundur.
