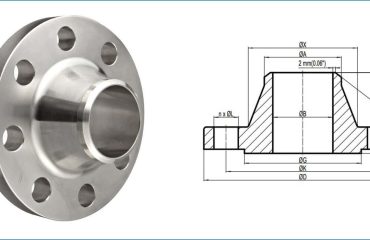

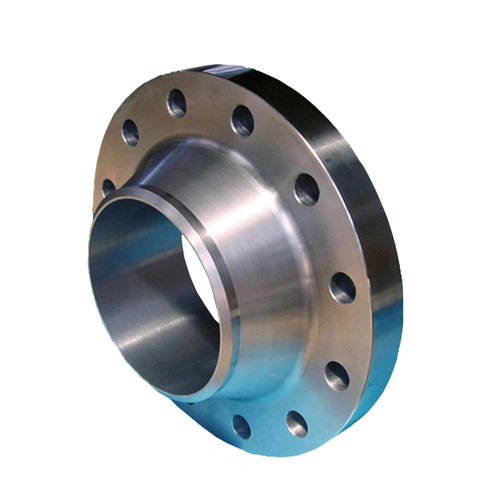

Due forme di flangia del collo di saldatura

La flangia del collo di saldatura ha due forme (forme), uno con collo riducente come da noi chiamato flangia riducente del collo di saldatura; Uno con un diametro uniforme del tipico collo lungo denominato flangia di saldatura a collo lungo.

Riduzione della flangia del collo di saldatura

Come dice il nome, è come una combinazione di riduttore del tubo e flangia, quindi potrebbe essere saldato direttamente a un tubo più piccolo.

Flangia con collo di saldatura lungo

Semplificato chiamato flangia LWN, la parte del collo sembra un tubo allungato e collegato ad una flangia. Quindi nella maggior parte dei casi funziona come un ugello per una colonna o un barile.

È possibile scegliere una flangia con collo di saldatura lungo di spessore normale o una flangia LWN pesante con spessore maggiore e forma diversa.

Tipo di viso

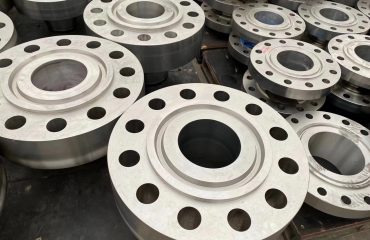

Come le altre flange ha la faccia rialzata (RF) Tipo e giunto ad anello (RTJ).

Il lato inferiore della flangia del collo saldato a faccia rialzata presenta una piccola porzione che circonda il foro che sporge dalla faccia. La sede della guarnizione verrà posizionata in quest'area rialzata. A seconda dei diversi valori di pressione, verrà adottata un'altezza diversa della faccia sollevata. Per esempio, 150# e 300# L'altezza della faccia sollevata della flangia è 1/6”, Sopra 300# l'altezza sarà superiore a 1/4”.

Il tipo con giunto ad anello della flangia WN ha una scanalatura speciale, qui è possibile posizionare una sede di guarnizione metallica per sigillare i collegamenti. Quindi questo tipo di flangia SW viene utilizzata nei servizi ad alta temperatura e alta pressione.

Modelli di bulloni

La disposizione dei bulloni di una flangia con collo saldato si riferisce al numero e alle dimensioni dei bulloni necessari per fissare la flangia al tubo o al raccordo. La disposizione dei bulloni è determinata dalle dimensioni e dalla pressione nominale della flangia. Per esempio, una flangia weld neck da 4 pollici con una classe 150 la valutazione della pressione in genere richiederà 8 bulloni, mentre una flangia a collo di saldatura da 6 pollici con una classe 300 la valutazione della pressione richiederà 12 bulloni.

Applicazioni delle flange Weld Neck

Le flange Weld Neck sono utilizzate in un'ampia gamma di settori e applicazioni grazie alla loro resistenza, durabilità, e design a prova di perdite. Di seguito sono riportati alcuni degli usi più comuni delle flange con collo saldato.

1. Oleodotti e gasdotti

Le flange a collo saldato sono comunemente utilizzate in oleodotti e gasdotti per collegare tubi e raccordi. L'elevata resistenza e il design a prova di perdite della flangia del collo saldato lo rendono ideale per l'uso in ambienti ad alta pressione e alta temperatura, come nelle piattaforme petrolifere offshore e nei gasdotti.

2. Impianti di lavorazione chimica

In impianti di lavorazione chimica, le flange a collo saldato vengono utilizzate per collegare tubi che trasportano prodotti chimici corrosivi. Le flange weld neck in acciaio inossidabile e leghe di nichel sono comunemente utilizzate in queste applicazioni grazie alla loro eccellente resistenza alla corrosione.

3. Produzione di energia

Le flange del collo di saldatura vengono utilizzate in impianti di produzione di energia per collegare tubi che trasportano vapore, acqua, e altri fluidi. Le flange a collo di saldatura lungo sono comunemente utilizzate nelle linee del vapore ad alta pressione, mentre le flange in acciaio legato sono utilizzate in applicazioni ad alta temperatura.

4. Impianti di trattamento delle acque

In impianti di trattamento dell'acqua, le flange a collo saldato vengono utilizzate per collegare tubi che trasportano acqua e altri fluidi. Le flange weld neck in acciaio inossidabile sono comunemente utilizzate in queste applicazioni grazie alla loro resistenza alla corrosione e durata.

5. Piattaforme petrolifere offshore

Le flange del collo di saldatura vengono utilizzate in piattaforme petrolifere offshore per collegare tubi che trasportano petrolio e gas. Le flange Weld Neck duplex in acciaio inossidabile e lega di nichel sono comunemente utilizzate in queste applicazioni grazie alla loro elevata robustezza e resistenza alla corrosione.

Vantaggi delle flange Weld Neck

Le flange Weld Neck offrono numerosi vantaggi rispetto ad altri tipi di flange, rendendoli la scelta preferita per applicazioni ad alta pressione e alta temperatura. Di seguito sono riportati alcuni dei principali vantaggi derivanti dall'utilizzo delle flange con collo saldato.

Come installare una flangia con collo saldato

L'installazione di una flangia a collo saldato richiede un'attenta preparazione e precisione per garantire una connessione sicura e a prova di perdite. Di seguito sono riportati i passaggi generali per l'installazione di una flangia weld neck.

Passo 1: Preparare la pipa

• Assicurarsi che il tubo sia pulito e privo di detriti.
• Tagliare il tubo alla lunghezza desiderata e smussare i bordi per prepararlo alla saldatura.

Passo 2: Allineare la flangia

• Far scorrere la flangia del collo di saldatura sul tubo, assicurandosi che la flangia sia correttamente allineata al tubo.
• Se necessario, utilizzare strumenti di allineamento per garantire che la flangia sia centrata sul tubo.

Passo 3: Saldare la flangia

• Utilizzare una saldatura di testa per saldare la flangia al tubo.
• Assicurarsi che la saldatura sia liscia e priva di difetti per evitare perdite.

Passo 4: Imbullonare la flangia

• Una volta saldata la flangia al tubo, utilizzare i bulloni per fissare la flangia alla flangia o al raccordo di accoppiamento.
• Stringere i bulloni in modo uniforme per garantire un collegamento sicuro.

Domande frequenti

1. Qual è la differenza tra una flangia weld neck e una flangia slip-on?

A flangia del collo saldata è saldato al tubo mediante una saldatura di testa, mentre a flangia slip-on viene fatto scivolare sul tubo e saldato in posizione. Le flange Weld Neck offrono una maggiore resistenza e sono adatte per applicazioni ad alta pressione, mentre le flange slip-on sono più facili da installare ma non sono così resistenti.

2. Qual è lo scopo del mozzo conico su una flangia a collo saldato?

Il mozzo conico su una flangia con collo saldato aiuta a distribuire uniformemente la sollecitazione sul tubo, riducendo la concentrazione delle sollecitazioni alla base della flangia. Ciò rende le flange Weld Neck ideali per applicazioni ad alta pressione e alta temperatura.

3. Le flange a collo saldato possono essere utilizzate in ambienti corrosivi?

SÌ, flange del collo di saldatura realizzati con materiali come l'acciaio inossidabile, acciaio inossidabile duplex, e le leghe di nichel offrono un'eccellente resistenza alla corrosione e possono essere utilizzate in ambienti corrosivi.

4. Qual è la pressione nominale massima per una flangia a collo saldato?

Le flange Weld Neck sono disponibili con valori di pressione fino a Classe 2500, che è adatto per applicazioni ad altissima pressione.

5. Come scelgo la flangia Weld Neck giusta per la mia applicazione?

Quando si sceglie una flangia a collo di saldatura, considerare fattori come il valutazione della pressione, materiale, dimensioni, e resistenza alla corrosione richiesto per la vostra specifica applicazione. Consultarsi con un ingegnere o un fornitore professionista può aiutarti a selezionare la flangia giusta per le tue esigenze.

Le flange Weld Neck sono un componente essenziale in una vasta gamma di settori, dagli oleodotti e gasdotti agli impianti di lavorazione chimica. La loro forza, durabilità, e il design a prova di perdite li rendono la scelta preferita per applicazioni ad alta pressione e alta temperatura. Selezionando la flangia del collo di saldatura giusta per il tuo progetto e installandola correttamente, puoi garantire una connessione sicura e affidabile che durerà per gli anni a venire.
