Raccordi per tubi scanalati di pkpumpparts: Una guida completa

Benvenuti in PKPumpParts, Il tuo produttore di fiducia di alta qualità Raccordi per tubi scanalati. Con anni di competenza e impegno per l'eccellenza, Siamo specializzati nella produzione di una vasta gamma di raccordi scanalati progettati per soddisfare le diverse esigenze delle industrie in tutto il mondo. In questa guida dettagliata, Esploreremo i nostri tipi di raccolta di tubi scanalati a caldo, le loro applicazioni, vantaggi, Specifiche tecniche, dimensioni, procedure di test, E molto di più. Sia che tu sia coinvolto nella costruzione di sistemi di approvvigionamento idrico, Protezione antincendio, condutture industriali, o sistemi HVAC, I nostri raccordi scanalati offrono affidabilità e prestazioni senza pari.

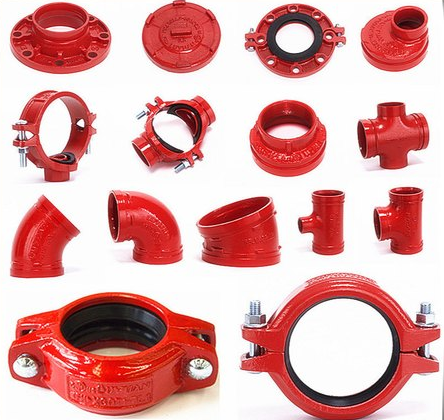

Introduzione a raccordi per tubi scanalati

I raccordi per tubi scanalati sono connettori meccanici progettati per unire i tubi senza la necessità di saldatura o filettatura. Questi raccordi presentano una scanalatura sulle estremità del tubo, che è allineato con una scanalatura corrispondente nel raccordo. Una guarnizione è posizionata tra le scanalature, e un alloggiamento di accoppiamento è imbullonato attorno all'articolazione per creare un sicuro, Collegamento a prova di perdite. Questo design innovativo ha rivoluzionato i sistemi di tubazioni in vari settori grazie alla sua facilità di installazione, affidabilità, e adattabilità.

A pkpumpparts, Siamo orgogliosi della produzione di raccordi per tubi scanalati che soddisfano gli standard internazionali, come ANSI, ISO, e certificazioni FM/UL per i sistemi di protezione antincendio. I nostri prodotti sono realizzati con materiali durevoli come il ferro duttile, acciaio inossidabile, e acciaio al carbonio, Garantire prestazioni durature anche in ambienti esigenti.

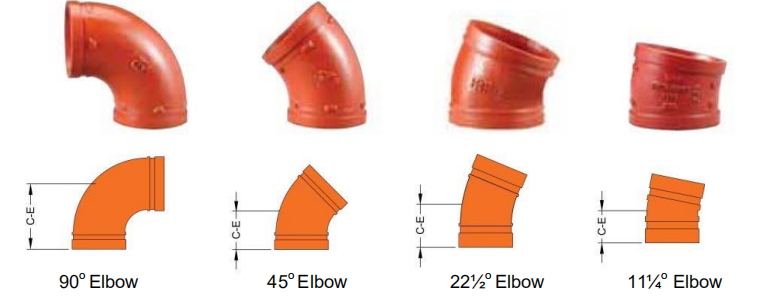

Gomito scanalato

Tipi di venduti a caldo di raccordi per tubi scanalati

I nostri raccordi per tubi scanalati sono disponibili in varie configurazioni per soddisfare le diverse esigenze di tubazioni. Di seguito sono riportati i nostri tipi più popolari, ciascuno progettato per funzioni specifiche all'interno di un sistema di tubazioni:

1. Gomiti

I gomiti sono essenziali per cambiare la direzione di un tubo. A pkpumpparts, Offriamo una varietà di angoli del gomito per soddisfare i requisiti del progetto sia standard che unici:

• 90° gomiti: Il tipo più comune, utilizzato per creare una svolta ad angolo retto nel sistema di tubazioni.
• 45° gomiti: Ideale per cambiamenti direzionali più delicati, Ridurre la resistenza del flusso.
• 22.5° gomiti: Perfetto per sottili regolazioni nell'allineamento dei tubi.
• 11.25° gomiti: Raccordi specializzati per cambiamenti direzionali precisi nei layout complessi.

Questi gomiti sono disponibili in più dimensioni e materiali, Garantire la compatibilità con il sistema di tubazioni specifico.

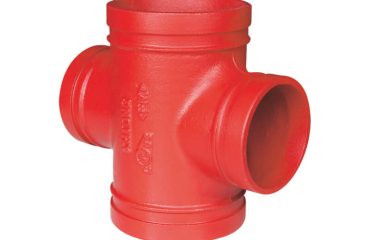

2. Magliette

Le tee consentono a un singolo tubo di dividere in due percorsi separati, rendendoli indispensabili nei sistemi di ramificazione. PKPUMPPARTS OFFERTI:

• Tee uguali: Collega tre tubi dello stesso diametro.
• Ridurre le magliette: Collegare un tubo più grande a due tubi più piccoli o viceversa, Transizioni di dimensioni accomodanti.

Le nostre magliette sono progettate per la distribuzione del flusso senza soluzione di continuità e l'integrità strutturale, rendendoli una scelta migliore per l'approvvigionamento idrico e le applicazioni industriali.

3. Caps

I tappi vengono utilizzati per sigillare l'estremità di un tubo, prevenire perdite e proteggere il sistema dai detriti. I nostri tappi scanalati sono progettati per una facile installazione e una tenuta stretta, Garantire la longevità della tua rete di tubazioni.

4. Riduttori

I riduttori collegano tubi di diametri diversi, facilitare le transizioni fluide in capacità di flusso. Disponibile in progetti concentrici ed eccentrici, I nostri riduttori assicurano una turbolenza minima e la perdita di pressione mantenendo l'efficienza del sistema.

Applicazioni di raccordi per tubi scanalati

I raccordi per tubi scanalati da pkpumpparts sono versatili e ampiamente utilizzati in più settori. Ecco uno sguardo più da vicino alle loro aree di applicazione primarie:

Costruire sistemi di approvvigionamento idrico e drenaggio

Nei sistemi di approvvigionamento idrico urbano, condutture di edifici interni, e reti idriche industriali, I nostri raccordi scanalati garantiscono un flusso d'acqua liscio e una tenuta affidabile. Si collegano perfettamente con vari materiali per tubi, incluso l'acciaio, PVC, e rame, rendendoli una soluzione di riferimento per moderni progetti infrastrutturali.

Sistemi di condutture industriali

Industrie come la lavorazione chimica, prodotti farmaceutici, produzione alimentare, E la generazione di energia si basa sui nostri accessori per la loro durata e resistenza alla corrosione. Se trasportare liquidi, gas, o fanghi, I nostri raccordi scanalati mantengono l'integrità del sistema in condizioni ad alta pressione e difficili.

Sistemi di protezione antincendio

I nostri raccordi scanalati sono approvati da FM/UL per applicazioni di protezione antincendio, compresi i sistemi di irrigazione, Idranti di fuoco, e tubi d'acqua. La loro rapida installazione e connessioni affidabili assicurano che i sistemi di soppressione del fuoco funzionino efficacemente durante le emergenze.

Sistemi di aria condizionata e refrigerazione

Nei sistemi HVAC, Raccordi scanalati Collegano i tubi dell'approvvigionamento idrico, linee di ritorno, torri di raffreddamento, e stazioni di pompaggio. La loro flessibilità ospita l'espansione termica, Mentre il loro design robusto migliora l'efficienza dello scambio di calore e l'affidabilità del sistema.

Vantaggi della scelta dei raccordi per tubi scanalati

Perché scegliere raccordi scanalati da pkpumpparts? Ecco i vantaggi chiave che distinguono i nostri prodotti:

• Installazione facile ed efficace: Il design scanalato consente un rapido assemblaggio con strumenti minimi: allineare solo le scanalature e serrare i bulloni.
• Affidabile, Collegamenti senza perdite: Le guarnizioni di gomma integrate forniscono una guarnizione sicura, prevenire le perdite e ridurre i costi di manutenzione.
• Versatilità e adattabilità: Compatibile con vari tipi di tubi e dimensioni, I nostri raccordi si adattano a una vasta gamma di applicazioni.
• Forza e flessibilità migliorate: Eccellente resistenza alle vibrazioni e flessibilità si adattano all'espansione termica, Garantire la stabilità del sistema.
• Manutenzione semplificata: Smontaggio e rimontaggio facili da semplificare le riparazioni, ispezioni, e aggiornamenti del sistema.

Specifiche tecniche e dimensioni

Di seguito sono riportate le specifiche e le dimensioni dettagliate per i nostri raccordi per tubi scanalati. Questi parametri assicurano la compatibilità e le prestazioni nei sistemi di tubazioni.

Tabella dei parametri

Tipo di adattamento	Materiale	Size Range (Pollici)	Valutazione della pressione (PSI)	Intervallo di temperatura (° F)
90° Gomito	Ferro duttile	1″ – 12″	300 – 1000	-20 A 250
45° Gomito	Acciaio inossidabile	1″ – 10″	300 – 800	-40 A 300
Tee uguale	Acciaio al carbonio	2″ – 12″	300 – 1000	-20 A 250
T di riduzione	Ferro duttile	2″ – 10″	300 – 800	-20 A 250
Cappuccio	Ferro duttile	1″ – 12″	300 – 1000	-20 A 250
Riduttore	Acciaio inossidabile	2″ – 12″	300 – 800	-40 A 300

Tabella delle dimensioni

Tipo di adattamento	Dimensione nominale (Pollici)	Diametro esterno (mm)	Center-to-end (mm)	Peso (kg)
90° Gomito	2″	60.3	70	0.8
90° Gomito	6″	168.3	140	4.5
45° Gomito	4″	114.3	100	2.2
Tee uguale	3″	88.9	86	1.9
Cappuccio	8″	219.1	50	3.8
Riduttore (6″ a 4″)	6″ – 4″	168.3 – 114.3	120	3.0

Test e garanzia della qualità

A pkpumpparts, La qualità è la nostra massima priorità. Ogni raccordo di tubi scanalati subisce test rigorosi per garantire che soddisfi gli standard del settore e si esibisca in modo affidabile in condizioni del mondo reale. Le nostre procedure di test includono:

1. Test di pressione

Ogni adattamento è sottoposto a test di pressione idrostatica a 1.5 volte la sua massima pressione nominale. Ciò garantisce che l'adattamento possa resistere a condizioni estreme senza perdere o fallire.

2. Test di perdite

Eseguiamo test di perdite d'aria e acqua per verificare l'integrità della guarnizione della guarnizione. I raccordi vengono pressurizzati e ispezionati per eventuali segni di perdita per una durata specificata.

3. Test del materiale

Le materie prime sono testate per la resistenza alla trazione, durezza, e resistenza alla corrosione mediante spettrometria avanzata e apparecchiatura di test meccanica.

4. Controllo dimensionale

Ogni adattamento viene misurato contro tolleranze precise per garantire dimensioni accurate della scanalatura, Allineamento del foro del bullone, e adattamento generale.

5. Test di vibrazione e fatica

Per simulare le condizioni del mondo reale, I raccordi sono sottoposti a test di vibrazione e caricamento ciclico. Ciò conferma la loro capacità di assorbire gli shock e mantenere la stabilità nel tempo.

Linee guida per l'installazione

L'installazione dei nostri raccordi per tubi scanalati è semplice, Ma seguire le procedure adeguate garantisce prestazioni ottimali. Ecco una guida passo-passo:

1. Preparare la pipa: Tagliare il tubo alla lunghezza richiesta e scanalare le estremità usando uno strumento di scanalatura compatibile.
2. Controlla la guarnizione: Assicurarsi che la guarnizione sia pulita, lubrificato, e correttamente seduto nel solco.
3. Allinea il raccordo: Posizionare il raccordo sopra le estremità del tubo, Allineare le scanalature.
4. Installa l'accoppiamento: Posizionare l'alloggiamento di accoppiamento sopra la guarnizione e fissarlo con bulloni, serrarli uniformemente alla coppia consigliata.
5. Ispezionare l'articolazione: Verificare che la connessione sia sicura e priva di perdite prima di pressurizzare il sistema.

Perché scegliere PKPumpParts?

PKPUMPPARTS si distingue come leader nella produzione di adattamenti a tubi scanalati a causa della nostra dedizione all'innovazione, qualità, e soddisfazione del cliente. Ecco perché dovresti collaborare con noi:

• Vasta gamma di prodotti: Dai gomiti ai riduttori, Offriamo una selezione completa di accessori per tutte le tue esigenze.
• Soluzioni personalizzate: Forniamo raccordi su misura per soddisfare le specifiche uniche del progetto.
• Portata globale: I nostri prodotti sono affidabili dai clienti in tutto il mondo, supportato da logistica e supporto efficienti.
• Sostenibilità: Utilizziamo processi e materiali di produzione ecologici per ridurre al minimo la nostra impronta ambientale.

Conclusione

I raccordi per tubi scanalati da pkpumpparts sono la scelta ideale per i moderni sistemi di tubazioni, Offrire una facilità di installazione senza pari, affidabilità, e versatilità. Sia che tu stia progettando un sistema di protezione antincendio, Un gasdotto industriale, o una rete HVAC, I nostri raccordi offrono le prestazioni di cui hai bisogno. Con test rigorosi, dimensioni precise, e un impegno per la qualità, Garantiamo che ogni prodotto soddisfi i più alti standard. Contattaci oggi per saperne di più su come PKPUMPPARTS può supportare il tuo prossimo progetto con i nostri raccordi per tubi scanalati di livello mondiale.

PKPUMPPARTS - Collegamento del mondo, Una pipa alla volta.
